Membranowy sygnalizator ciśnienia 646GZ firmy Custom Control Sensors CCS

OPIS

• Bardzo niezawodny sygnalizator ciśnienia z pionierskim wykorzystaniem sprężyny typu Dual-Snap® Belleville w tego typu urządzeniu
• Projekt bazujący na technologii lotniczej
• Kompaktowy, niewielki sygnalizator z nastawą wewnętrzną
• Powtarzalne i stabilne punkty nastaw
• Odporny na wibracje i wstrząsy
• Długa żywotność
• Wysoka odporność na graniczne ciśnienia (systemowe i testowe)
• Certyfikowane uszczelnienie elektroniki do użytku w strefie zagrożonej wybuchem
• Szeroka gama dostępnych materiałów oraz zakresów elektrycznych.

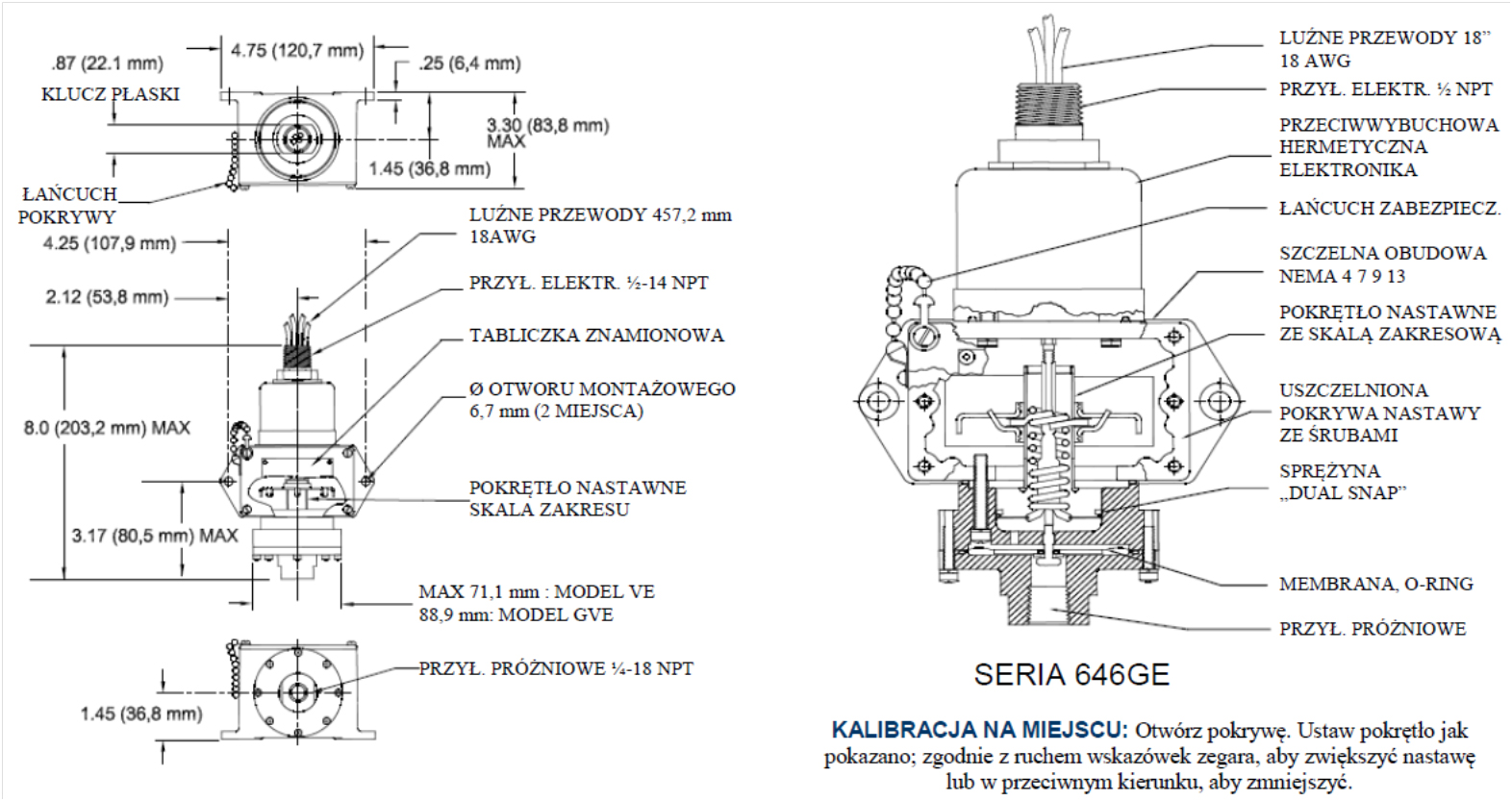

RYSUNKI INSTALACYJNE WYKONANIE

REGULOWANY ZAKRES NASTAWY:

PRÓŻNIA:

• 1 do 28,5 Hg
• 25 do 724 mm Hg

KRZYŻÓWKA

• 20” Hg Próżnia do 12 PSIG
• 508 mm Hg do 0,83 bar

TEMPERATURA PRACY:

• Zakresy temp. zależą od wybranych uszczelnień (o-ringów)
• -40°C do 86°C

PODSTAWOWE DANE:

• Hermetyczna elektronika
• Oznaczenie CE
• Uszczelnienie ANSI/ISA-12.27.01-2003
• NACE MR0175:2003
• NEMA: 4, 7, 9, 13/ IP66
• ATEX /U.L./ CSA

CERTYFIKATY OBUDOWY:

• Certyfikat ATEX-Baseefa do użytku w potencjalnie wybuchowej atmosferze. Modele 646**Y, II 2 GD Ex d IIC, Baseefa 05ATEX0011X. (Opcja Y)
• c-UL, U.L./CSA przeciwwybuchowy: Div. 1, 2, z hermetycznym zestykiem P/N 1751 (1773 w przyp. modelu M), certyfikowany przez dwa laboratoria, Inc. (plik nr E32961) oraz CSA (plik nr. LR 22921) do użytku w strefach zagrożonych wybuchem, Klasa 1, Grupy A, B, C oraz D; Klasa 2 Grupy E, F oraz G.
